滚珠丝杠支撑座的安装过程

发布时间：2021-05-06 15:23:43 访问次数：249

怎样才是安装好滚珠丝杆支撑座呢？说一下安装支撑座的步骤。

安装步骤一：安装滚珠丝杆固定端

1、不可拆开滚珠丝杆支撑座

2、置入滚珠丝杆至支撑座时要小心避免刮伤油封外唇

3、置入滚珠丝杆支撑座固定端后，使用内六角螺丝及铜垫片将螺帽锁上

4、组装支撑端轴承至丝杆本体，并以弹性扣环锁上，将组装好的部分放至支撑端外壳

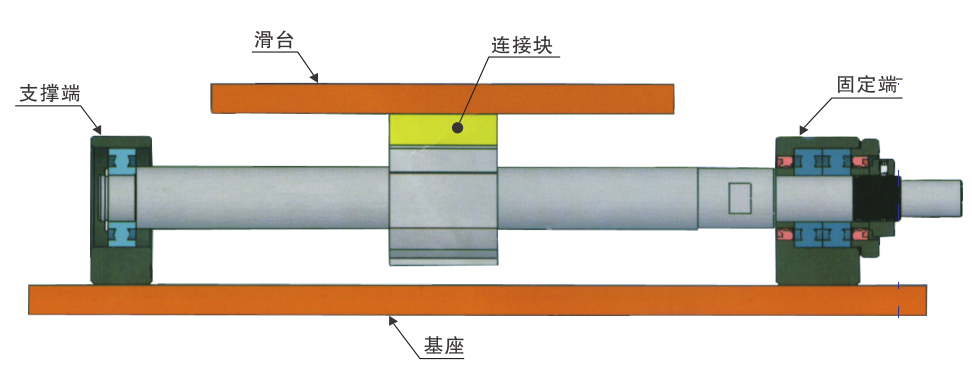

安装步骤二：安装至滑台及基座

1、将工作台与滚珠螺杆的连接块用螺丝暂时固定，将支撑座的固定端暂时固定在基座，往固定端移动滑台使螺杆置中，调整螺丝的中心点使滑台的移动滑顺。

2、当使用到支撑座的固定端为参考点时，调整螺丝与滑台之前，或是螺丝与连接块内部的间隙。当使用到支撑座的固定端为参考时，高速支撑座的轴高。（支撑座是方形式的）

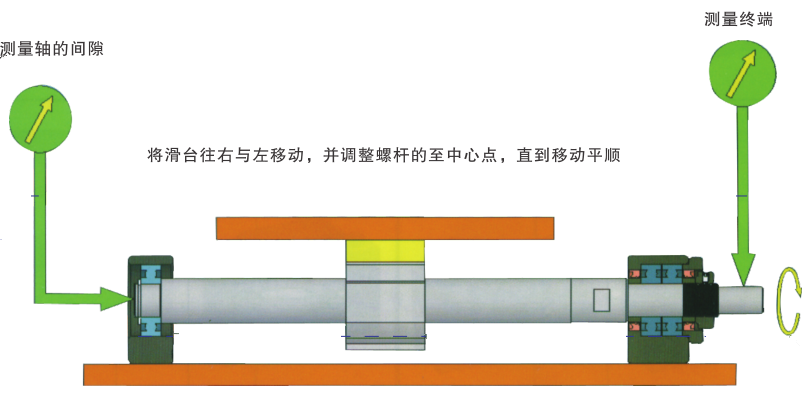

3、将支撑端移动滑台使螺杆置中，调整螺丝的中心点，往左往右移动数次以检查滑台的移动是否滑顺，在暂时将系统固定在基座上。

安装步骤三：确定精度及最后紧配

确定螺杆末端及轴的间隙符合公差之后，最后将滑台、连接块、固定端与支撑端锁紧固定。

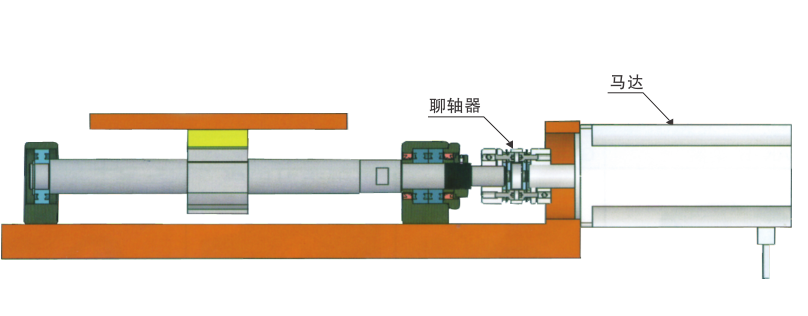

安装步骤四：与马达之联结

1、在基座装上马达固定端2、以联轴器联结马达及螺杆（注意：确定安装精度）3、安装后马达运转测试

只要大家安装正确的步骤安装支撑座，那基本上是没什么问题了。

方法二：直接采用电机座安装！

现在很多客户也直接采用了电机座，这样就节省了很多时间，安装更方便！
